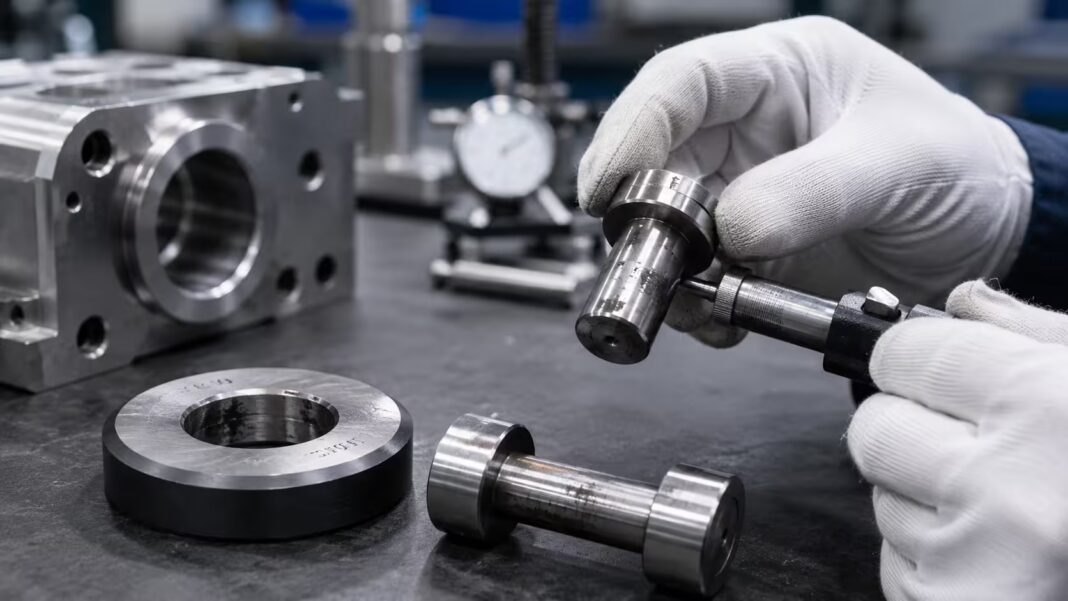

Калібр – це засіб контролю, але водночас і деталь, що сама зношується в процесі роботи. Кожен контакт прохідної сторони з деталлю стирає мікрошар металу робочої поверхні, і з часом фактичний розмір ПР-сторони відхиляється від номінального. Найнебезпечніше в цьому процесі те, що зношений калібр продовжує виглядати справним і працювати “як завжди” – він просто поступово пропускає деталі, розмір яких уже вийшов за межу допуску. Це класичний механізм прихованого браку: причина не в деталях і не в обладнанні, а в самому контрольному інструменті, який втратив точність непомітно для оператора.
У статті розглянемо, за яким принципом нормується допустимий зношування калібру, які зовнішні ознаки сигналізують про потребу в бракуванні, і як організувати систематичний контроль стану калібрів на виробництві.
Чому калібр зношується нерівномірно
Зношування калібру не є рівномірним процесом за всією робочою поверхнею:
- прохідна сторона (ПР) контактує з деталлю при кожному контрольному вимірюванні і зношується найшвидше – саме на цю сторону припадає основне навантаження методу граничного контролю;
- непрохідна сторона (НЕ) контактує з деталлю значно рідше, лише в межовому положенні при перевірці, тому зношується істотно повільніше;
- зношування часто відбувається нерівномірно по колу чи довжині робочої поверхні через нахил калібру при вимірюванні, неправильні прийоми контролю чи абразивні частинки в зоні контакту, що призводить не лише до зменшення розміру, а й до овальності або конусності робочої поверхні замість збереження правильної циліндричної форми.
Саме тому контроль зношеності калібру не може обмежуватись простим порівнянням одного діаметра з номінальним значенням – потрібна перевірка форми робочої поверхні в кількох перерізах і напрямках.
Граничний розмір зносу за ГОСТ 24853–81
Допуск на сам калібр та граничний розмір його зносу нормуються окремо від допуску контрольованої деталі – це принципова відмінність, яку часто плутають:
- виробничий допуск калібру – межі, в яких має перебувати розмір нового, щойно виготовленого інструменту;
- граничний розмір зносу – додаткова межа, за яку розмір ПР-сторони не повинен виходити в процесі експлуатації, навіть якщо формально ще лишається в межах поля допуску контрольованої деталі.
Граничний розмір зносу завжди встановлюється з певним запасом усередині поля допуску деталі – це означає, що калібр виводиться з експлуатації ще до того, як його фактичний розмір зрівняється з межею допуску самої деталі. Такий запас компенсує похибку самого процесу зношування і виключає ситуацію, коли інструмент де-факто вже пропускає браковані деталі, але формально ще “в межах”.
Для непрохідної сторони (НЕ) окремий граничний розмір зносу зазвичай не нормується – через значно нижчу інтенсивність контакту з деталлю її зношування на практиці не досягає критичних значень так само швидко, як у ПР-сторони.
Зовнішні та функціональні ознаки зношеності калібру
Окрім формального вимірювання розміру, на практиці зношений або пошкоджений калібр можна розпізнати за низкою прямих ознак:
- задирки та забоїни на робочій поверхні – механічні пошкодження, що виникають при ударах, падінні інструменту чи контакті з твердими сторонніми частинками. Навіть локальна задирка спотворює результат контролю в зоні дефекту.
- видимі риски та подряпини вздовж робочої поверхні – слід абразивного зношування, типовий при роботі в забрудненому середовищі без належного очищення деталей перед контролем.
- зміна характеру входження калібру в деталь – якщо ПР-сторона починає входити в деталь з помітним зусиллям там, де раніше входила вільно (або навпаки – стала входити надто легко), це непрямий сигнал про зміну фактичного розміру калібру.
- нерівномірний хід калібру по довжині отвору – ознака овальності чи конусності робочої поверхні, що виникла через перекіс при контролі чи нерівномірний контакт.
- корозійні ушкодження – особливо критичні для калібрів зі сталі ХВГ чи ШХ15 при зберіганні в умовах підвищеної вологості без належного антикорозійного захисту.
Жодна з цих ознак не замінює інструментального контролю розміру, але є приводом для позачергової перевірки калібру контрольним засобом, не чекаючи планового терміну.
Як організувати систематичний контроль зношеності на виробництві
- Періодична перевірка контрольними калібрами. Робочі калібри-пробки та калібри-скоби періодично перевіряються спеціальними контрольними калібрами вищого класу точності – це найшвидший спосіб підтвердити, що робочий інструмент ще не вийшов за граничний розмір зносу, без залучення складного лабораторного обладнання.
- Журнал обліку та історія використання. Фіксація дати введення в експлуатацію, інтенсивності використання (кількість контрольованих деталей чи змін роботи) та результатів кожної проміжної перевірки дозволяє прогнозувати наближення до межі зносу ще до того, як вона буде досягнута, і планово виводити калібр з обігу.
- Прив’язка частоти перевірок до квалітету контрольованої деталі. Для калібрів, що контролюють деталі за квалітетами IT5–IT7, запас між виробничим допуском і граничним розміром зносу значно вужчий, тому проміжні перевірки потрібно проводити частіше, ніж для калібрів під грубі квалітети IT10–IT12.
- Візуальний огляд перед кожною зміною. Швидка перевірка на наявність задирок, корозії та видимих пошкоджень – мінімальний бар’єр, що запобігає використанню очевидно несправного інструменту до моменту планової перевірки.
- Негайне виведення з експлуатації при сумнівному результаті. Якщо оператор помічає нетиповий характер входження калібру в деталь, інструмент повинен бути відправлений на позачергову перевірку, а не продовжувати використовуватись “до наступної планової повірки”.
Чому ігнорування зносу калібру дорожче, ніж його своєчасна заміна
Вартість нового калібру чи позачергової перевірки завжди значно нижча за вартість наслідків прихованого браку, що пройшов через зношений інструмент: рекламації від замовника, витрати на переробку чи списання партії деталей, репутаційні втрати при постачанні в межах довгих виробничих ланцюгів. Оскільки зношений калібр не сигналізує про свою несправність самостійно – на відміну, наприклад, від зношеного різального інструменту, що видає явний брак за якістю поверхні – єдиний надійний захист це систематичний, а не випадковий контроль стану самого засобу контролю.
Поширені питання
Як часто потрібно перевіряти калібр на зношування? Періодичність залежить від інтенсивності використання та квалітету контрольованої деталі: для прецизійних калібрів (IT5–IT7) у серійному виробництві перевірки потрібні частіше, ніж для калібрів під грубі допуски IT10–IT12. Орієнтовний інтервал зазвичай встановлюється системою якості підприємства з урахуванням рекомендацій виробника інструменту.
Чи можна відновити зношений калібр, чи його завжди потрібно списувати? У ряді випадків калібр можна перешліфувати на менший (для пробки) чи більший (для кільця/скоби) типорозмір у межах конструктивного запасу металу, якщо це передбачено технічними умовами на калібр. Якщо запасу немає або зношування нерівномірне (овальність, задирки), інструмент підлягає списанню.
Чи завжди зношування калібру однакове для ПР і НЕ сторін? Ні. Прохідна сторона зношується значно швидше через постійний контакт із деталлю при кожній перевірці, тоді як непрохідна контактує лише в межовому положенні і зношується істотно повільніше.
Висновок
Калібр, як і будь-який засіб контролю, має власний ресурс, і ігнорування цього факту перетворює інструмент контролю якості на джерело прихованого браку. Граничний розмір зносу за ГОСТ 24853–81 встановлює чіткий запас усередині допуску деталі саме для того, щоб вивести калібр з експлуатації до моменту, коли він почне пропускати невідповідні розміри. Поєднання регулярних перевірок контрольними засобами, журналу обліку та оперативного візуального контролю на робочому місці – мінімально необхідна система, що дозволяє вчасно виявити межу придатності інструменту, а не дізнатися про неї через рекламацію готової продукції.
